Концевой выключатель ZCP21

Концевой выключатель - это электромеханическое изделие, размыкающее и замыкающее рабочую цепь при определенных условиях. Концевой выключатель выполняет практически те же самые функции, что и простой выключатель, только для его срабатывания не требуется нажатия на кнопку. В основе конструкции концевого выключателя – контактная часть, включающая замыкающие и размыкающие контакты. Подвижная часть, отсутствующая у бесконтактных моделей, отвечает за воздействие на контактную группу. Внутренние детали устройства заключены в прочный корпус. Для его изготовления применяются как диэлектрики, так и токопроводящие материалы. Как правило, для этой цели используются металлические сплавы и специальный пластик. Индикаторы питания и срабатывания также могут быть элементами конструкции. Устройство концевого выключателя разнится в зависимости от их вида.

В механических концевых выключателях к размыканию или замыканию контактов приводит физическое воздействие на особые части конструкции - ролики, кнопки, рычажки или поплавки. После изменения положения контактов концевик направляет на механизм управляющий или предупредительный сигнал. Помимо механических изделий стандартных размеров, встречаются микровыключатели. Основываясь на том же принципе работы, такие устройства имеют небольшие габариты. Они рассчитаны на малые токи, рабочий ход также небольшой. Чтобы его увеличить, применяется конструкция с использованием дополнительного рычага и ролика. В любом случае, миниатюрные изделия требуют особенно тщательной настройки.

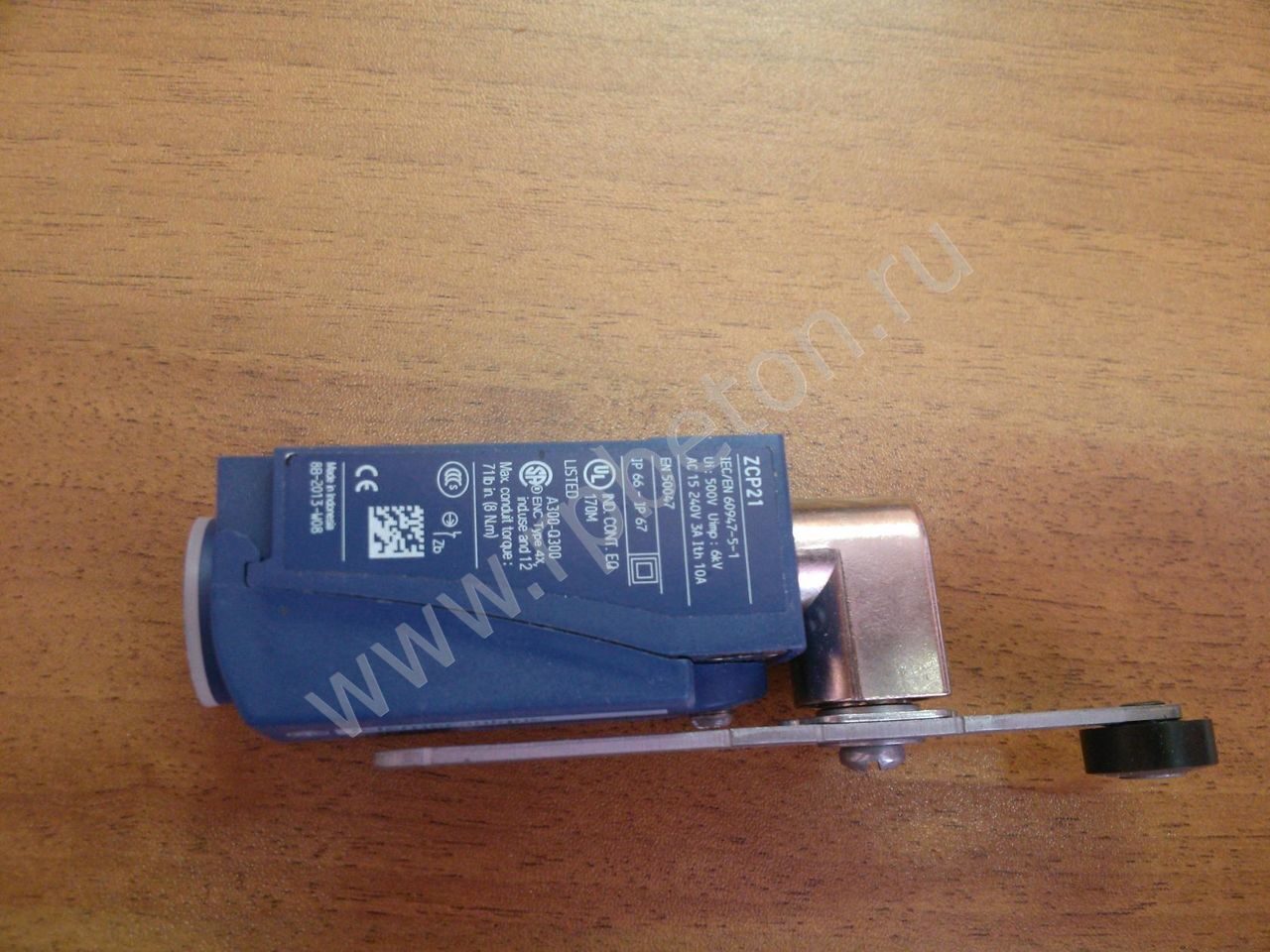

Конечный выключатель ZCP21
